Методика расчета стоимости вентилируемого фасада для объекта

Точный расчет сметной стоимости фасадной конструкции — фундаментальный этап подготовки проектно-сметной документации, определяющий инвестиционную привлекательность объекта, темпы строительства и безопасность готового здания. Выбирая современные вентилируемые фасады для коммерческого, административного или жилого строительства, застройщики и проектные бюро нередко сталкиваются с колоссальным разбросом коммерческих предложений. Причиной такой вариативности является сложность инженерного контура: навесная конструкция не поставляется типовым комплектом с фиксированной ценой за квадратный метр, а рассчитывается индивидуально под конкретные архитектурные, конструктивные и ветровые параметры площадки.

Для девелоперов, генеральных подрядчиков и специалистов по закупкам важно понимать физику ценообразования каждого квадратного метра внешней оболочки. Профессиональный вентилируемый фасад в Астане требует учета экстремальных ветровых нагрузок, резких температурных перепадов и несущей способности стенового материала. Инженерный отдел компании «СОЮЗ» — ведущего завода-производителя подсистем — разработал комплексную методику, позволяющую сформировать детализированную смету без скрытых затрат и исключить риск перерасхода бюджета при строительстве. Чтобы оперативно оценить порядок инвестиций, проектировщики и сметчики могут использовать специализированный онлайн-калькулятор фасадной системы, дающий базовую раскладку по ключевым спецификациям.

Структура себестоимости вентилируемого фасада: из чего складывается смета

Навесные вентилируемые фасады представляют собой многокомпонентную инженерную систему, где каждый элемент подбирается на основании прочностных и теплотехнических расчетов. Попытка усреднить цену «за квадрат» без проектной проработки приводит к кассовым разрывам в процессе монтажа, когда выясняется, что для угловых зон требуется удвоенный шаг кронштейнов, а толщина утеплителя не соответствует местным нормативам.

Базовую структуру затрат при устройстве наружной оболочки объекта можно разделить на шесть основных сегментов:

Подоблицовочная конструкция (подсистема): металлический каркас, включающий опорные и несущие кронштейны, вертикальные и горизонтальные направляющие профили, кляммеры, салазки или скрытые планки крепления. Доля в смете: 20–35%.
Облицовочный материал: керамогранитные плиты, фиброцемент, металлокассеты, композит или натуральный камень. Доля в смете: 30–55% в зависимости от выбранного материала.
Теплоизоляционный контур и мембраны: минераловатные плиты на основе базальтового волокна, дюбели тарельчатого типа, ветрогидрозащитные мембраны (при допустимости их применения нормами пожарной безопасности). Доля в смете: 10–18%.
Крепежные изделия: фасадные анкеры для монтажа кронштейнов в несущее основание, вытяжные заклепки и самонарезающие винты из коррозионностойких сталей. Доля в смете: 4–8%.
Элементы примыкания и фасонные изделия: оконные и дверные откосы, отливы, цокольные планки, противопожарные отсечки, парапетные крышки. Доля в смете: 5–12%.
Проектные и изыскательские работы: геодезическая съемка фасада, натурные испытания анкеров на вырыв, теплотехническое моделирование, разработка разделов АР и КМД. Доля в смете: 2–5%.

Элемент фасадного пирога	Доля в общей стоимости (%)	Факторы, влияющие на удорожание	Нормативная база
Несущая подсистема	20–35%	Высотность, плотность кронштейнов, марка стали, тип покрытия	ГОСТ Р 58154, ГОСТ 22233, СП 522.1325800
Облицовка	30–55%	Вес м², формат панелей, процент отходов при раскрое	ГОСТ на соответствующий облицовочный материал
Теплоизоляция	10–18%	Расчетная толщина слоя (100–200 мм), плотность плит	СП 131.13330, СП 50.13330
Крепеж и метизы	4–8%	Плотность основания, ветровые отрывающие усилия	ГОСТ Р 58387, ГОСТ 34329
Доборные элементы	5–12%	Количество оконных проемов, выступов, сложная геометрия	СП 522.1325800, технические регламенты ПБ

Инженерные факторы, влияющие на расчет стоимости навесной фасадной системы

Для корректного формирования сметы объекта капитального строительства необходимо учитывать специфику площадки. Современная навесная фасадная система рассчитывается с учетом механических, термических и аэродинамических воздействий, напрямую влияющих на металлоемкость и номенклатуру комплектующих.

Ветровые нагрузки и высотность здания

Климатические условия Астаны характеризуются интенсивной ветровой активностью (III ветровой район по нормам нагрузок и воздействий) и равнинным рельефом с открытыми пространствами. Согласно СП 20.13330, ветровое давление существенно возрастает с высотой, достигая пиковых значений в краевых и угловых зонах зданий. Для компенсации ветрового отсоса шаг установки направляющих уменьшается с нормативных 600 мм до 400 или 300 мм, а плотность кронштейнов на квадратный метр фасада увеличивается с 2,2 до 4,5–5 штук. Это повышает стоимость подсистемы на верхних этажах и угловых участках объекта на 15–30%.

Тип несущего основания и выбор анкеровки

Стеновое основание определяет длину распорной зоны и конструкцию анкерного дюбеля. Если монолитный железобетон позволяет применять стандартный механический крепеж минимальной глубины анкеровки, то кладка из автоклавного газобетона или щелевого керамического кирпича требует использования специализированных фасадных дюбелей с увеличенной распорной базой либо химических капсул. Стоимость надежного узла крепления к газобетону может быть в 2–3 раза выше по сравнению с бетоном класса B25. В ряде случаев, когда плотность стеновых блоков недостаточна для удержания локальных нагрузок, применяются межэтажные системы с опиранием направляющих исключительно в торцы железобетонных перекрытий, что полностью меняет профильную группу каркаса.

Толщина теплоизоляционного слоя

В соответствии с теплотехническими расчетами по СП 131.13330 для климатической зоны с расчетной зимней температурой наружного воздуха ниже −35 °C, суммарная толщина негорючей минераловатной изоляции составляет от 150 до 200 мм. Толщина утеплителя вкупе с вентилируемым воздушным зазором (не менее 40–50 мм) диктует величину рабочего плеча кронштейна. Например, при слое ваты 150 мм и выравнивании кривизны стен до 30 мм необходим усиленный кронштейн КРУ 200x80x80x2,0 мм или модели с вылетом до 250 мм. Чем больше вылет кронштейна, тем выше требования к его жесткости и толщине металла, что сказывается на итоговой материалоемкости каркаса.

Выбор облицовочного материала и его влияние на бюджет

Материал облицовки формирует не только эстетическую концепцию объекта, но и определяет требования к несущей способности подсистемы. Чем тяжелее облицовочный материал, тем более массивный профиль и надежные узлы фиксации требуются для соблюдения норм прогиба каркаса (не более 1/200 пролета).

Рассмотрим популярные решения, применяемые в современном строительстве:

Керамогранит: экономичное и износостойкое решение для городской застройки. Классический вентилируемый фасад из керамогранита с видимым креплением на кляммеры является эталоном по соотношению цены и долговечности. Однако использование скрытого крепления на анкеры типа Keil увеличивает сметную стоимость подсистемы на 30–45%.
Фиброцементные плиты: автоклавный фиброцемент обладает оптимальным балансом массы и формоустойчивости. Применение крупноформатных решений, таких как фиброцементные панели, требует выверенной геометрии вертикального каркаса и компенсации температурно-влажностных расширений. Отличным примером реализации служит жилой комплекс ЖК «Holland» в Астане, где выразительный облик сочетается со строгим соблюдением теплотехнических показателей.
Натуральный камень: гранит, известняк, травертин. Тяжелая облицовка (от 40 до 90 кг/м²), под которую устанавливается усиленная стальная или нержавеющая конструкция. Монтируя натуральный камень, проектировщики закладывают профили увеличенной толщины и мощные кронштейны, что делает подсистему тяжелее типовой в 1,5–2 раза.
Алюминиевые композитные кассеты: материал с высокой пластичностью, востребованный на объектах со сложной геометрией. Надежные алюминиевые композитные панели класса горючести Г1 требуют специализированного каркаса с использованием иклей и салазок, что влияет на детализацию сметы.

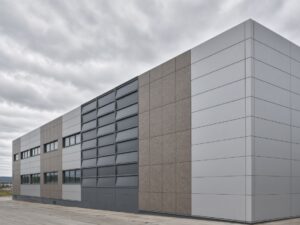

Важным аспектом является коррозионная стойкость подсистемы. В агрессивной городской среде и суровых климатических условиях срок службы оцинкованных элементов напрямую зависит от толщины цинкового слоя и полимерного покрытия. Подробно вопросы долговечности раскрывает экспертный материал про антикоррозийную защиту металлических фасадных подсистем в регионах с высокой амплитудой температур.

Пошаговый алгоритм расчета стоимости навесного фасада

Чтобы смета на фасадные конструкции была прозрачной и не претерпевала изменений в ходе авторского и технического надзора, компания «СОЮЗ» рекомендует придерживаться строгого инженерного алгоритма.

Сбор первичной документации: получение архитектурного проекта (разделы АР), планов фасадов, кладочных планов, данных о материале наружных стен и толщине перекрытий.
Определение климатических параметров площадки: фиксация ветрового района, базового скоростного напора ветра, типа местности (городская застройка или открытая степь) и расчетной зимней температуры по СП 131.13330.
Натурные испытания несущей способности: проведение испытаний анкерных креплений на вырыв непосредственно на объекте по ГОСТ Р 58154 для выявления реального предельного усилия несущего основания.
Статический и теплотехнический расчет: выполнение расчетов на прочность и деформативность по первой и второй группам предельных состояний в соответствии с СП 522.1325800. На этом этапе выполняется полноценное проектирование вентилируемого фасада с определением шага вертикальных профилей и расстановки кронштейнов.
Формирование спецификации элементов каркаса: подбор номенклатуры профилей (например, Т-образный профиль ПВТ 65x50x1,2 мм для межоконных зон и рядовых участков), кронштейнов, термоизолирующих прокладок, кляммеров и заклепок. Сертифицированные комплектующие фасадной системы заказываются строго по спецификации с технологическим запасом 3–5%.
Расчет раскроя облицовочного материала: определение чистовой площади стен за вычетом проемов, расчет погонажа внешних и внутренних углов, определение процента обрезков (от 5% для прямоугольных кассет до 18% для плит крупного формата на зданиях со сложным шагом остекления).
Калькуляция доборных узлов: расчет расхода оцинкованной окрашенной стали для оконных обрамлений, отливов, парапетных парапетов и противопожарных рассечек.
Оценка логистических и монтажных расходов: определение стоимости доставки длинномерных профилей (до 6 метров), аренды строительных лесов, люлек, подъемных механизмов и стоимости монтажно-сборочных работ.

Типичные ошибки бюджетирования, ведущие к удорожанию объекта

Практика аудита проектно-сметной документации выявляет ряд системных просчетов, допускаемых на начальных этапах согласования бюджета.

Первая распространенная ошибка — подсчет стоимости материалов по «глухой» площади фасада без вычета оконных и витражных проемов. Заказчики считают, что запас пойдет на примыкания. Однако стоимость квадратного метра глухой стены кардинально отличается от стоимости погонного метра оконного обрамления. В зонах проемов концентрация профилей, кронштейнов и фасонных элементов выше в 2,5 раза, поэтому такой расчет приводит к дефициту несущих профилей и избытку облицовки.

Вторая ошибка — игнорирование краевых зон при предварительном расчете. Согласно СП 20.13330, на углах зданий ветровой отсос может превышать рядовые значения в 1,8–2,2 раза. Если в предварительную смету заложить усредненный шаг направляющих 600 мм по всему периметру, то при прохождении экспертизы и выпуске рабочей документации проектировщики будут вынуждены загустить шаг до 300–400 мм на участках шириной 1,5–3 метра от каждого угла. Это влечет за собой внеплановый дозаказ металла и крепежа на 10–15% от общего объема подсистемы.

Третья ошибка — пренебрежение антикоррозийными допусками и натурными испытаниями. Использование крепежа из черного металла или оцинкованных саморезов низкого качества вместо нержавеющих заклепок A2/A4 приводит к электрохимической коррозии и быстрому разрушению узлов. Попытка сэкономить на испытаниях анкеров часто оборачивается тем, что закупленный типовой дюбель проворачивается в слабом материале стены, требуя полной замены крепежа на более дорогие химические анкеры в разгар строительного сезона.

Часто задаваемые вопросы (FAQ)

На сколько процентов предварительный расчет отличается от итоговой рабочей сметы?

При наличии качественной архитектурной модели (стадия АР) и протокола испытания анкеров на вырыв расхождение между предварительной калькуляцией завода «СОЮЗ» и итоговой сметной спецификацией по разделу КМД не превышает 3–7%. Если расчет выполняется на стадии эскизных намерений без детальных отметок и геодезии, погрешность может составлять до 15–20% из-за неучтенных перепадов основания и раскроя облицовки.

Как климат Астаны сказывается на толщине и типе металла для подсистемы?

Резко континентальный климат с зимними морозами до −40 °C и летней жарой выше +35 °C вызывает значительные температурные деформации направляющих профилей (до 1,2 мм на каждый погонный метр профиля). Это исключает применение жестких схем крепления без терморазрывов и подвижных опор. Ветровые нагрузки диктуют выбор стали толщиной не менее 1,2 мм для несущих профилей и не менее 2,0 мм для кронштейнов с цинковым покрытием первого класса (от 275 г/м²) или порошковой полиэфирной окраской.

Можно ли рассчитать стоимость подсистемы отдельно от облицовочного материала?

Инженерный расчет подсистемы неразрывно связан с облицовкой. Вес фасадных панелей, их линейные размеры, способ фиксации (видимый или скрытый) и модуль упругости напрямую определяют сечение профилей, тип кронштейнов и пространственную схему каркаса (вертикальная, горизонтально-вертикальная или межэтажная). Поэтому расчет каркаса всегда базируется на физико-механических свойствах конкретной облицовки.

Заключение и оптимизация фасадного бюджета

Качественный и детализированный расчет стоимости наружной отделки — залог своевременного ввода объекта в эксплуатацию и оптимизации капитальных затрат девелопера. Современные вентилируемые фасады обеспечивают безремонтный срок службы здания более 50 лет, снижают расходы на отопление и кондиционирование на 30–40% и формируют выразительный архитектурный облик.

Завод фасадных систем «СОЮЗ» предлагает комплексный инжиниринговый подход: от проведения натурных испытаний основания и статических расчетов до производства несущих металлоконструкций и авторского надзора на стройплощадке. Свяжитесь с нашими специалистами для получения детального технико-коммерческого расчета или воспользуйтесь онлайн-инструментами на сайте, чтобы сформировать точный бюджет для вашего объекта уже сегодня.
